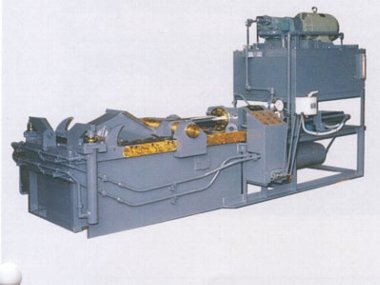

太陽機械工業所社製 金属プレス TPシリーズ
勝間の見解
この機種は、省スペースを念頭に設計されつつ一方締め・ニ方締め・三方締め、など３つの異なる方式をそれぞれラインナップしています。仕様変更や豊富なオプションも魅力的です。 ズバリ! 既存の設備に不満がある方にお奨めです。
商品名とサイズ
| 商品名 | TP-25 | TP-44 | TP-110 | TP-110 | TPII-40 | TPII-45 | TPII-80 | TPII-210 |
|---|---|---|---|---|---|---|---|---|
| 圧縮力 | 25 | 44 | 110 | 160 | 40 | 45 | 80 | 216 |
| 形式 | 縦型定置式ホッパー | 縦型定置式 | ||||||
| 外形寸法 長ｘ巾ｘ高(mm) |
2570 x957 x1750 | 3040 x1150 x1770 | 4800 x1162 x2150 | 4800 x1162 x2150 | 3175 x1200 x1542 | 3625 x1204 x2025 | 3930 x1380 x2200 | 5288 x1402 x2610 |
| ボックス寸法 長ｘ巾ｘ深(mm) |
760 x350 x350 | 1000 x500 x500 | 1600 x650 x650 | 1600 x750 x750 | 1000 x600 x500 | 1200 x650 x600 | 1250 x650 x700 | 1350 x650 x950 |
| 投入口寸法 長ｘ巾(mm) |
350x450 | 550x500 | 900x610 | 900x750 | 1000x600 | 1200x650 | 1250x650 | 1350x650 |
| 動力源 | 5.5kw x4P | 11kw x4P | 22kw x4P | 37kw x4P | 7.5kw x4P | 11kw x4P | 15kw x4P | 45kw x4P |
| 油圧 | 210kg/cm3 | 140kg/cm3 | ||||||
| 操作方法 | 押しボタン操作による単動及び自動・光電管による連続自動 | 手動または（自動） | 自動運転 | 手動・自動 | ||||
| サイクルタイム | 31～46秒 | 仮押し1回本圧縮で約90秒 | 仮押し1回本圧縮で約85秒 | 仮押し1回本圧縮で約75秒 | 約60秒（無負荷） | 約80秒 | 約120秒 | 約100秒 |
| 処理 能力 |
1時間 約500kg |
1時間 約1000kg |
1時間 約2500kg |
1時間 約2500～2880kg |
1時間 約800～1000kg |
1時間 約1000～1300kg |
1時間 約2000kg |
1時間 約1080kg |
| 機械 重量 |
1300ｋｇ | 4000ｋｇ | 6500kg | 7500kg | 3500kg | 6000kg | 8000kg | 15000kg |
| 圧縮物寸法(mm) | 350x350x自由 | 500x500x自由 | 650x650x自由 | 750x750x自由 | 650x300x自由 | 650x300x200～400 | 650x300x50～400 | 650x650x140 |
| 蓋押 寸法 （mm） |
- | ロール押さえ | トラニオン方式 | |||||
| 機種 | TPIII-150 | TPIII-250 |
|---|---|---|
| 投入ケース寸法 長ｘ巾ｘ深(mm) | 2000x1200x750 | 3000x1800x1000 |
| 圧縮物寸法 高ｘ巾ｘ長(mm) | 400x600x800 | 500x600x自由 |
| 圧縮物重量 | 見掛比重0.197のとき190kg | 見掛比重2.4のとき500kg |
| 操作方法 | 押しボタンによる単動及び自動 | |
| サイクルタイム | 無負荷において約100秒 | 無負荷において約110秒 |
| 機械重量（トン） | 25 | 35 |
| オイルタンク（L ） |
1200 | 2800 |
| 電動機 | （3相22kw x 4P）ｘ2台 | （3相75kw x 4P）ｘ2台 |
| 油圧(kg/cm2) | 210 | 255 |
| 面圧(kg/cm2) | ファイナル62 | ファイナル81 |
